이전 글에서 이어지는 내용이다.

2021.06.30 - [DB(Database)] - Program Parallel 방식의 진화 DBMS_PARALLEL_EXECUTE: 3. NUMBER Column 분할 방식의 병렬 처리 사례

Program Parallel 방식의 진화 DBMS_PARALLEL_EXECUTE: 3. NUMBER Column 분할 방식의 병렬 처리 사례

---



4. 사용자 정의 SQL 분할 방식의 병렬 처리 사례

4.1. 사용자 정의 SQL 분할 방식 개요

사용자 정의 SQL을 통한 분할방식은 다음의 경우에 유용하다.

• ROWID 분할방식이 지원하지 않는 경우의 분할 (예: DB Link를 통한 원격 테이블에 대한 ROWID 분할)
• NUMBER column외의 다른 컬럼을 기준으로 분할 (VARCHAR2, DATE 등)

여기에서는 첫 번째 경우의 DB Link를 통한 ROWID 분할 사례를 설명하고자 한다.

CREATE_CHUNKS_BY_ROWID 를 사용하여 DB Link를 통한 테이블의 ROWID 분할을 시도하면, <ORA-29491: invalid table for chunking, 조각에 부적합한 테이블> 오류가 발생한다.

-- 1단계: 작업생성
BEGIN
  DBMS_PARALLEL_EXECUTE.CREATE_TASK(TASK_NAME => 'DPE_TEST(BY ROWID, VIA DBLINK)');
END;
/

-- 2단계: 작업 단위 분할
BEGIN
  DBMS_PARALLEL_EXECUTE
    .CREATE_CHUNKS_BY_ROWID(TASK_NAME   => 'DPE_TEST(BY ROWID, VIA DBLINK)',
                            TABLE_OWNER => USER,
                            -- TABLE _NAME을 “T1@DL_MS949”로 DB Link 지정
                            TABLE_NAME  => 'T1@DL_MS949',
                            BY_ROW      => TRUE,
                            CHUNK_SIZE  => 10000);
END;
/

--> 실행 오류 메시지
ORA-29491: 조각에 부적합한 테이블
ORA-06512: "SYS.DBMS_PARALLEL_EXECUTE",  27행
ORA-06512: "SYS.DBMS_PARALLEL_EXECUTE",  121행
ORA-06512:  4행



이 경우, DB Link상의 테이블에 대한 ROWID를 분할해 주는 SQL을 작성하여 CREATE_CHUNKS_BY_SQL 을 통해 적용할 수 있다.

DBMS_PARALLEL_EXECUTE.CREATE_CHUNKS_BY_SQL (
   task_name  IN  VARCHAR2,
   sql_stmt   IN  CLOB,
   by_rowid   IN  BOOLEAN);

sql_stmt는 CLOB type으로 길이에 거의 제약없이 사용할 수 있으나, 여기에서는 SQL을 직접 기술하기 보다 Pipe-lined function을 사용하는 방법을 제시한다.



4.2. 사용자 정의 SQL 작성

사용자 정의 type을 만들고, 이 type의 결과 집합을 반환하는 Pipe-lined function을 다음과 같이 생성한다.

-- 1. TYPE 생성 (Pipe-Lined function에서 return하기 위함)
CREATE OR REPLACE TYPE TP_ROWID_RANGE AS OBJECT (
    START_ROWID VARCHAR2(50)
   ,END_ROWID   VARCHAR2(50)
);

CREATE OR REPLACE TYPE TL_ROWID_RANGE AS TABLE OF TP_ROWID_RANGE;

-- 2. Function 생성
CREATE OR REPLACE FUNCTION FN_SPLIT_BY_ROWID(
    I_OWNER IN VARCHAR2, I_TABLE_NAME IN VARCHAR2, I_CHUNKS IN NUMBER)
RETURN TL_ROWID_RANGE
PIPELINED
AS
  CURSOR C_ROWID_RANGE (CP_OWNER VARCHAR2, CP_TABLE_NAME VARCHAR2, CP_CHUNKS NUMBER)
  IS
    SELECT GRP,
           DBMS_ROWID.ROWID_CREATE( 1, DATA_OBJECT_ID, LO_FNO, LO_BLOCK, 0 ) MIN_RID,
           DBMS_ROWID.ROWID_CREATE( 1, DATA_OBJECT_ID, HI_FNO, HI_BLOCK, 10000 ) MAX_RID
      FROM (
            SELECT DISTINCT GRP,
                   FIRST_VALUE(RELATIVE_FNO)
                    OVER (PARTITION BY GRP ORDER BY RELATIVE_FNO, BLOCK_ID
                          ROWS BETWEEN UNBOUNDED PRECEDING AND UNBOUNDED FOLLOWING) LO_FNO,
                   FIRST_VALUE(BLOCK_ID)
                   OVER (PARTITION BY GRP ORDER BY RELATIVE_FNO, BLOCK_ID
                        ROWS BETWEEN UNBOUNDED PRECEDING AND UNBOUNDED FOLLOWING) LO_BLOCK,
                   LAST_VALUE(RELATIVE_FNO)
                    OVER (PARTITION BY GRP ORDER BY RELATIVE_FNO, BLOCK_ID
                    ROWS BETWEEN UNBOUNDED PRECEDING AND UNBOUNDED FOLLOWING) HI_FNO,
                   LAST_VALUE(BLOCK_ID+BLOCKS-1)
                    OVER (PARTITION BY GRP ORDER BY RELATIVE_FNO, BLOCK_ID
                     ROWS BETWEEN UNBOUNDED PRECEDING AND UNBOUNDED FOLLOWING) HI_BLOCK,
                   SUM(BLOCKS) OVER (PARTITION BY GRP) SUM_BLOCKS
              FROM (
                    SELECT RELATIVE_FNO, BLOCK_ID, BLOCKS,
                           TRUNC( (SUM(BLOCKS) OVER (ORDER BY RELATIVE_FNO, BLOCK_ID)-0.01) /
                                  (SUM(BLOCKS) OVER ()/ CP_CHUNKS) ) GRP
                      FROM DBA_EXTENTS@DL_MS949
                     WHERE SEGMENT_NAME = UPPER(CP_TABLE_NAME)
                       AND OWNER = UPPER(CP_OWNER)
                     ORDER BY BLOCK_ID
                   )
           ),
           (SELECT DATA_OBJECT_ID
              FROM DBA_OBJECTS@DL_MS949
             WHERE OWNER = UPPER(CP_OWNER)
               AND OBJECT_NAME = UPPER(CP_TABLE_NAME))
     ORDER BY GRP
    ;
BEGIN
  FOR ROWID_RANGE IN C_ROWID_RANGE(I_OWNER, I_TABLE_NAME, I_CHUNKS) LOOP
      PIPE ROW(TP_ROWID_RANGE(ROWID_RANGE.MIN_RID, ROWID_RANGE.MAX_RID));
  END LOOP;
  RETURN;
END;
/



위 Function에서 사용하는 SQL은 DBA_EXTENTS를 기준으로 하는 Block 단위의 ROWID 분할이고, Thomas Kyte가 제시한 기법을 참조하여 DB Link를 사용하도록 약간 변형하였다.

* 참조 URL: https://asktom.oracle.com/pls/asktom/f?p=100:11:0::::P11_QUESTION_ID:10498431232211

Spawn Jobs from a Procedure that run in parallel - Ask TOM



DB Link는 DL_MS949를 지정하여 사용하였는데, 만약 DB Link도 동적으로 지정하려면 위 function의 cursor SQL을 dynamic SQL로 변형하여 사용하면 가능하다.

이 함수를 이용하여 LEG.SUB_MON_STAT 테이블(총 건수 7,426)을 ROWID로 분할하면 다음과 같다.

-- DL_MS949 DB Link상의 LEG owner, SUB_MON_STAT table에 대해 4개의 Chunk로 ROWID 분할
SELECT ROWNUM RNO, START_ROWID, END_ROWID
  FROM TABLE(FN_SPLIT_BY_ROWID('LEG', 'SUB_MON_STAT', 4))
;

Row#	START_ROWID	END_ROWID
1	AAAQXFAAEAAAACIAAA	AAAQXFAAEAAAAC3CcQ
2	AAAQXFAAEAAAAC4AAA	AAAQXFAAEAAAADHCcQ
3	AAAQXFAAEAAAADIAAA	AAAQXFAAEAAAADXCcQ
4	AAAQXFAAEAAAADYAAA	AAAQXFAAEAAAADnCcQ



여기에서 생성된 ROWID로 데이터를 분할할 때 전체 데이터에서 누락이 없는지 아래 SQL로 확인해 보자.

SELECT R.RNO, COUNT(*) CNT
  FROM SUB_MON_STAT S
      ,(
        SELECT 1 RNO, 'AAAQXFAAEAAAACIAAA' START_ROWID, 'AAAQXFAAEAAAAC3CcQ' END_ROWID FROM DUAL
        UNION ALL
        SELECT 2 RNO, 'AAAQXFAAEAAAAC4AAA' START_ROWID, 'AAAQXFAAEAAAADHCcQ' END_ROWID FROM DUAL
        UNION ALL
        SELECT 3 RNO, 'AAAQXFAAEAAAADIAAA' START_ROWID, 'AAAQXFAAEAAAADXCcQ' END_ROWID FROM DUAL
        UNION ALL
        SELECT 4 RNO, 'AAAQXFAAEAAAADYAAA' START_ROWID, 'AAAQXFAAEAAAADnCcQ' END_ROWID FROM DUAL
       ) R
 WHERE S.ROWID BETWEEN R.START_ROWID AND END_ROWID
 GROUP BY R.RNO
 ORDER BY R.RNO
;

실행결과는 다음과 같다. (테스트 환경마다 CNT는 달라질 수 있다.)

RNO(chunk no)	CNT
1	1,790
2	2,206
3	2,209
4	1,221

CNT의 합은 7,426으로 테이블 전체 Row 수와 동일하여 누락이 없음을 확인할 수 있다. 여기에서 각 RNO로 분할된 Row수는 각각 1790, 2206, 2209, 1221로 균등하지는 않다. 이는 ROWID 분할 방법에서 기술한 균등분할되지 않는 이유와 같다.



4.3. 테스트 환경 및 테스트 테이블 생성

Target DB <ORAUTF>에서 <DL_MS949> DB Link를 이용하여 Source DB <ORAMSWIN949>의 <SUB_MON_STAT> table을  <SUB_MON_STAT_COPY>로 가져오는 테스트 시나리오를 가정하고, 다음의 환경 구성으로 진행한다.

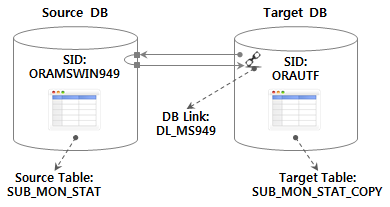

테스트 환경 개념도



Target DB의 <SUB_MON_STAT_COPY> table은 다음 DDL로 미리 생성한다.

CREATE TABLE SUB_MON_STAT_COPY
AS
SELECT USE_MON, LINE_NUM, SUB_STA_ID, SUB_STA_NM, RIDE_PASGR_NUM, ALIGHT_PASGR_NUM, WORK_DT
   FROM SUB_MON_STAT@DL_MS949
 WHERE 1=2;



4.4. 작업 생성

1단계: 작업생성

-- 1단계: 작업생성
BEGIN
  DBMS_PARALLEL_EXECUTE.CREATE_TASK(TASK_NAME => 'DPE_TEST(BY SQL(ROWID), VIA DBLINK)');
END;
/

-- 작업 생성 확인
SELECT * FROM USER_PARALLEL_EXECUTE_TASKS;

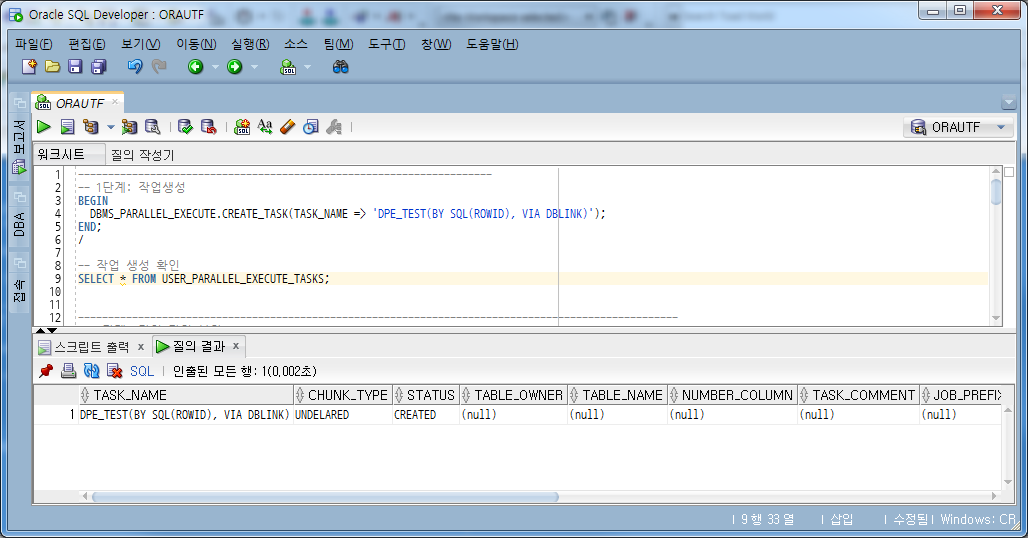

1단계: 작업 생성 확인

2단계: 작업 단위 분할

FN_SPLIT_BY_ROWID 함수를 이용하여, 작업단위를 4로 지정/분할한다.

-- 2단계: 작업 단위 분할
BEGIN
  DBMS_PARALLEL_EXECUTE.CREATE_CHUNKS_BY_SQL(
          TASK_NAME => 'DPE_TEST(BY SQL(ROWID), VIA DBLINK)',
          SQL_STMT  => 'SELECT START_ROWID, END_ROWID FROM TABLE(FN_SPLIT_BY_ROWID(''LEG'', ''SUB_MON_STAT'', 4))',
          BY_ROWID  => TRUE);
END;
/

-- 작업 분할 상태 확인
SELECT *
  FROM USER_PARALLEL_EXECUTE_CHUNKS WHERE TASK_NAME = 'DPE_TEST(BY SQL(ROWID), VIA DBLINK)';

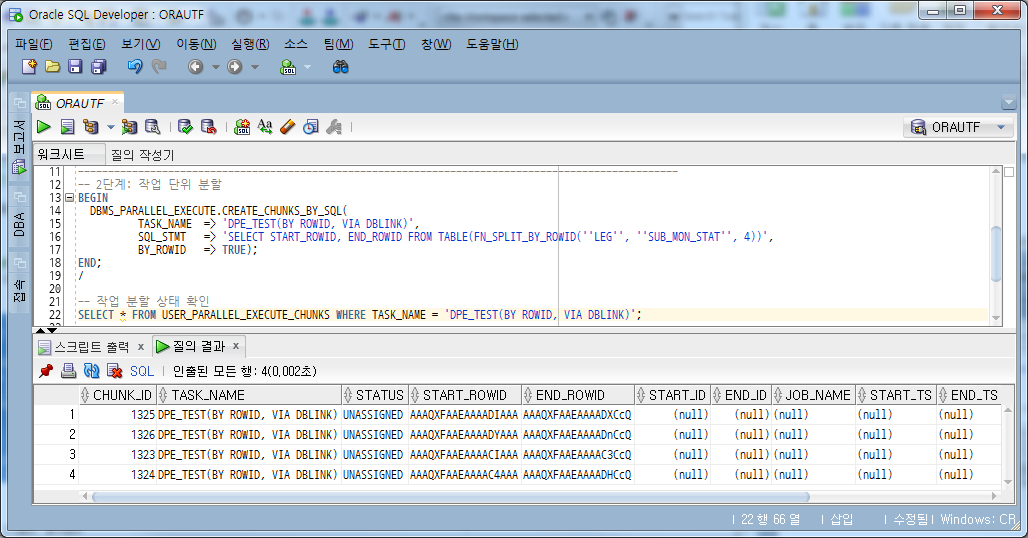

2단계: 작업 분할 상태 확인



4.5. 작업 실행

ROWID 조건을 WHERE 절에 지정하여 작업을 실행한다. 여기에서는 작업의 수를 작업단위 개수와 동일하게 4로 지정하였다.

-- 3단계: 작업 실행
DECLARE
  L_SQL_STMT VARCHAR2(32767);
BEGIN
  L_SQL_STMT := 'INSERT INTO SUB_MON_STAT_COPY
                 SELECT USE_MON, LINE_NUM, SUB_STA_ID, SUB_STA_NM,RIDE_PASGR_NUM, ALIGHT_PASGR_NUM, WORK_DT
                   FROM SUB_MON_STAT@DL_MS949
                  WHERE ROWID BETWEEN :START_ID AND :END_ID';

  DBMS_PARALLEL_EXECUTE.RUN_TASK(TASK_NAME      => 'DPE_TEST(BY SQL(ROWID), VIA DBLINK)',
                                 SQL_STMT       => L_SQL_STMT,
                                 LANGUAGE_FLAG  => DBMS_SQL.NATIVE,
                                 PARALLEL_LEVEL => 4);
END;
/

-- 작업 실행상황, 오류코드/메시지 확인
SELECT  *
  FROM  USER_PARALLEL_EXECUTE_CHUNKS
 WHERE  TASK_NAME = 'DPE_TEST(BY SQL(ROWID), VIA DBLINK)';

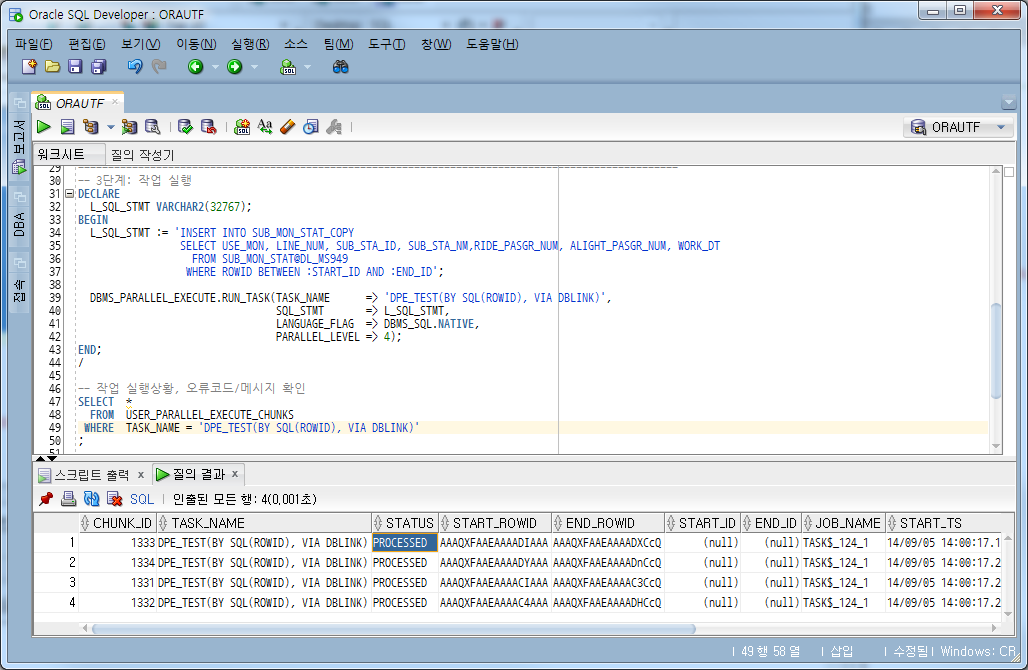

3단계: 작업 실행 상황 확인



4.6. 작업 완료 확인 및 삭제

다음 SQL로 작업완료를 확인할 수 있다.

-- 작업 완료 확인
SELECT *
  FROM USER_PARALLEL_EXECUTE_TASKS;

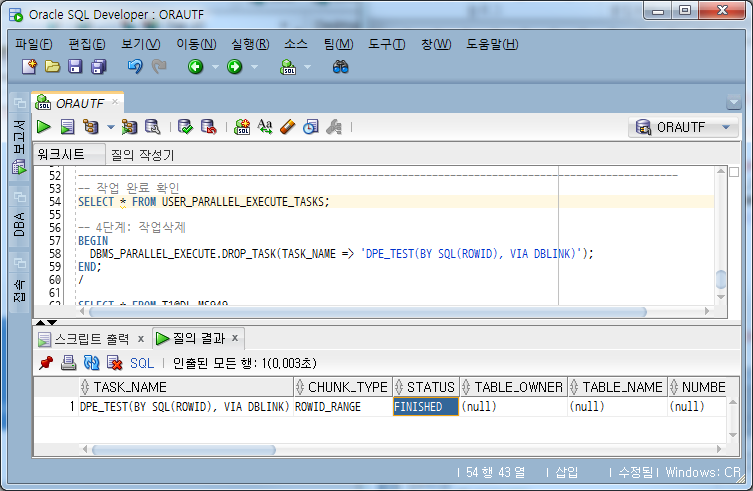

작업 완료 확인



DROP_TASK(<TASK_NAME>)로 작업을 삭제한다.

-- 4단계: 작업삭제
BEGIN
  DBMS_PARALLEL_EXECUTE.DROP_TASK(TASK_NAME => 'DPE_TEST(BY SQL(ROWID), VIA DBLINK)');
END;
/



5. 고려사항

• Target table이 partitioned table이고 DML이 INSERT인 경우
  • partition 개수만큼 분할하고 partition key 단위로 데이터 처리시 Direct Path I/O가 가능할 것으로 생각한다. (테스트는 안해봤으나, 가능할 듯)
  • INSERT 구문에 /*+ APPEND */ hint 사용과 partition을 NOLOGGING으로 지정 필요
• Target table이 non-partitioned table인 경우
  • Direct Path I/O가 불가능하고 conventional I/O만 가능함
  • UNDO의 양이 상당히 커질 수 있으므로 미리 storage 여유공간 확보 필요함
  • chunk의 크기를 작게 설정하면 UNDO의 크기를 어느 정도 제한할 수 있을 것임



---

이상으로 DBMS_PARALLEL_EXECUTE의 활용 방법에 대해 살펴보았다. 몇년 전 한 프로젝트에서 CLOB 컬럼이 포함된 테이블을 DB Link를 통하여 병렬로 loading하기 위해 찾다가 알게 된 방법이다. 활용하고자 하는 분께 충분히 잘 설명되었기를 바란다.

궁금한 점은 댓글로 남겨주기 바란다.
